Manuel d'installation
Remootio 3

Merci d'avoir choisi Remootio 3 !

Ceci est un manuel d'installation pour Remootio3. Si vous avez une unité Remootio 2 ou 1, veuillez ne pas suivre les étapes de ce manuel. Vous pouvez trouvez les manuels correspondants ici :

​

  • Manuel d'installation Remootio 1 / v74

  • Manuel d'installation Remootio 2 / v34

Déballage

Ouvrez la boîte et retirez le module Remootio. Les fils, les adhésifs double face et le capteur se trouvent sous l'insert en papier amovible.


Conditionnement

Votre kit Remootio 3 contient les éléments suivants :

  • A - 1 unité REMOOTIO 3

  • B - 1 capteur magnétique(partie filaire 4 mètres)

  • C - 1 capteur magnétique (partie sans fil)

  • D - 2 adhésifs double face pour le montage des capteurs

  • E - 1 adhésif double face pour le montage du Remootio

  • F - 1 cordon d'alimentation (USB / Jack - 1 mètre)

  • G - 1 fil de commande (1 mètre)

  • H - 1 manuel d'instruction (Anglais)

  • I - 1 partie inférieur de l'emballage

  • J - 1 partie supérieur  de l'emballage

  • K - 1 chargeur USB type C (EU)


Instructions

Avant de commencer, assurez-vous que le disjoncteur du portail ou de la porte de garage soit coupé et qu'il n'y a pas de courant dans le système

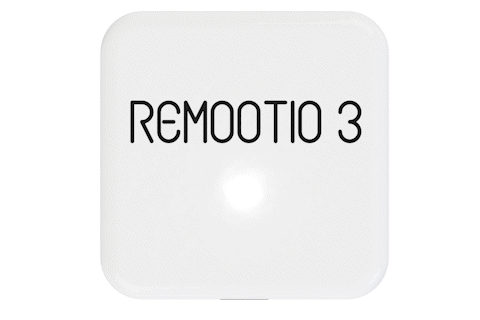

1 - Retirez le couvercle en plastique

Utilisez un tournevis cruciforme pour retirer la vis du module Remootio et retirez le couvercle en plastique


2 - Schéma de brochage du Remootio 3

  1. sortie de contrôle 1 (relais normalement ouvert)

  2. sortie de contrôle 2 (relais normalement ouvert)

  3. entrée d'alimentation 5-32 Vdc | 12-24 Vac minimum 100mA

  4. entrée supplémentaire 1 (par ex. entrée du capteur)

  5. entrée supplémentaire 2 (par ex. bouton sonnette ou bouton d'ouverture)

  6. bouton de réinitialisation

  7. fusible

  8. LED de retour

  9. voyant d'alimentation OK

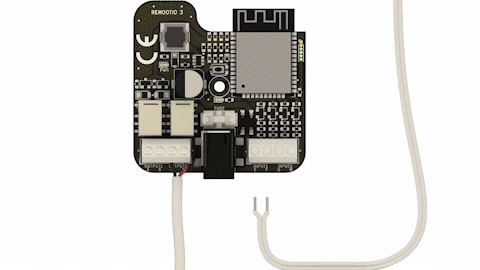

3 - Câblage de la sortie de contrôle
1 relai impulsion

Connectez la sortie de contrôle du module Remootio aux bornes d'entrée appropriées de votre portail ou porte de garage. Dans certains cas, il n'y a qu'une seule paire d'entrées (entrée unique) et dans d'autres cas, il y a deux paires d'entrées (double entrée) sur la carte de gestion qui doivent être déclenchées pour ouvrir ou fermer le portail ou la porte de garage. Il est possible de raccorder les deux entrée pour une ouverture total et une ouverture partiel.

En fonction du type d'entrée de commande requise, il existe deux types de portails et portes de garage :

  • Un seul signal (impulsion) peut ouvrir, arrêter et fermer le portail ou la porte de garge

  • Deux signaux séparés (inverseur) nécessaires ​​

    • Un signal pour l'ouverture​​

    • et un autre signal de fermeture​​

  • Deux signaux séparés (impulsion)​

    • Un signal pour l'ouverture TOTAL du portail​

    • et un autre pour l'ouverture PARTIEL du portail

​

Remarque : la couleur des fils peuvent blanche ou noir et il n'y a pas de sens pour le branchement.


3bis - Câblage de la sortie de contrôle
2 relais

Connectez la sortie n°1 du Remootio à la borne d'entrée "ouverture" de votre carte de gestion du portail ou porte de garage et connectez la sortie n°2 du Remootio à la borne d'entrée "fermée" de votre carte.

Si vous avez besoin que les deux sorties soient câblées à la carte de gestion, veuillez aller dans les paramètres de votre Remootio et dans le menu réglages sélectionnez "Configuration de sortie". Veuillez choisir :

"Sortie 1: sortie pour ouvrir Sortie 2: pour fermer"

Vous pouvez choisir l'inverse si vous avez câbler le contraire.

​

Pour plus de détails sur la configuration de sortie, veuillez consulter cet article.


Installation du capteur

Connectez le capteur filaire à la borne 4 de l'unité Remootio 3 et utilisez les adhésifs fournis pour monter la partie sans fil du capteur sur la partie mobile du portail ou de la porte de garage de manière à ce qu'elle ne soit pas à plus de 30 mm de la partie câblée lorsque le portail ou la porte de garage est fermé.

​

Pour plus de détails et d'images sur l'installation du capteur, veuillez consulter notre tutoriel d'installation du capteur . Lors de l'activation de l'interface du capteur dans l'application, assurez-vous de sélectionner l'entrée correspondante (dans cet exemple « entrée 1 »).


Connecter un accessoire

Vous pouvez connecter un bouton de commande manuelle ou un bouton de sonnette à la borne 5 de la carte Remootio. (Les entrées sont indépendantes sans polarité, ce qui signifie qu'au sein d'une même borne d'entrée, l'ordre des fils n'a pas d'importance).


4 - Assemblez à nouveau le module

Utilisez un tournevis pour assembler l'unité Remootio. Assurez-vous de ne pas endommager les fils pendant le montage.

Appliquez le ruban adhésif double face à l'arrière de Remootio comme indiqué ci-dessous :


5 - (facultatif) - Fixez le module à une sur

Vous pouvez utiliser les adhésifs double face pour fixer le module au mur de votre garage ou vous pouvez simplement placer l'unité avec ou sans l'adhésif fourni à l'intérieur du boîtier en plastique résistant aux intempéries de votre ouvre-porte électrique.

Votre kit Remootio 3 contient les éléments suivants :

  • A - 1 unité REMOOTIO 3

  • B - 1 capteur magnétique(partie filaire 4 mètres)

  • C - 1 capteur magnétique (partie sans fil)

  • D - 2 adhésifs double face pour le montage des capteurs

  • E - 1 adhésif double face pour le montage du Remootio

  • F - 1 cordon d'alimentation (USB / Jack - 1 mètre)

  • G - 1 fil de commande (1 mètre)

  • H - 1 manuel d'instruction (Anglais)

  • I - 1 partie inférieur de l'emballage

  • J - 1 partie supérieur  de l'emballage

  • K - 1 chargeur USB type C (EU)


6 - Mise sous tension du Remootio

Avant de commencer, assurez-vous que le disjoncteur de votre portail ou porte de garage est éteint et qu'il n'y a pas de courant dans le système.

Il existe quatre façons d'alimenter votre unité Remootio 3

1 - Utilsez le chargeur USB inclus


2 - Utilisez l'alimentation de votre automatisme

Remootio 3 a une large plage de tension de fonctionnement, vous pouvez donc utiliser les bornes dédiées de votre carte de commande de portail pour alimenter l'unité Remootio 3.
La plage de tension de fonctionnement de Remootio 3 est : 5-32V DC +/- | 12-24 VCA ~_


3 - Adaptateur secteur externe 230V vers 5V

Alternativement, si vous n'avez pas de prise murale près de votre portail ou porte de garage et qu'il n'y a également aucun moyen de puiser l'alimentation du panneau de commande du portail ou de la porte de garage, l' adaptateur secteur  illustré ci-contre peut être utilisé :

​

(Lors de l'installation de l'adaptateur secteur, veuillez laisser tous les fils précédemment connectés en place et n'ajouter que les fils bleu (neutre) et marron (ligne) de l'adaptateur secteur aux bornes correspondantes. L'adaptateur secteur APV 8-5 peut convertir 110VAC ou 230 VAC à 5 V. Veuillez ne pas installer l'adaptateur d'alimentation externe du Remootio à moins que vous ne soyez un professionnel ou que vous sachiez parfaitement ce que vous faites.


4 - Fonctionnement à l'énergie solaire/batterie

Vous pouvez connecter le cordon d'alimentation du Remootio à la batterie d'un système de portail à énergie solaire tant que la tension de la batterie se situe dans la plage de tension de fonctionnement de  Remootio 5-32V DC..
(Remarque : La plupart des batteries utilisées dans les portails à énergie solaire sont de 12 V ou 24 V).

​

​

​

​

A 12 Volts, la consommation moyenne de courant du Remootio 3 est de ~30mA en mode normal et ~15mA en mode basse consommation.

(Si nécessaire, vous pouvez activer le mode faible consommation dans l'application Remootio / paramètres / mode faible consommation).


Une batterie de portail typique a une charge de 7 000 mAh. Cela signifie qu'une unité Remootio 3 peut fonctionner sur une seule batterie pendant des semaines, même si la batterie n'est pas rechargée. Dans les systèmes de portail à énergie solaire, la batterie est rechargée par le système solaire pendant la journée, ce qui signifie que le système peut fonctionner en continu tout au long de l'année sans que la batterie ne soit déchargée.


7 - Télécharger l'application REMOOTIO


8 - Configurer l'unité Remootio


Lancez l'application Remootio et assurez-vous que le Bluetooth de votre smartphone est activé. Appuyez sur "Configurer un nouvel appareil" et attendez que l'application Remootio trouve l'unité Remootio et la configure.

​

Votre nouveau Remootio 3 est maintenant prêt à être utilisé.
